CABLEADO ESTRUCTURADO - Norma EIA/TIA 568A (T568A) y 568B (T568B)

El cableado estructurado para redes de computadores tiene dos tipos de normas, la EIA/TIA-568A (T568A) y la EIA/TIA-568B (T568B). Se diferencian por el orden de los colores de los pares a seguir en el armado de los conectores RJ45. Si bien el uso de cualquiera de las dos normas es indiferente, generalmente se utiliza la T568B para el cableado recto.

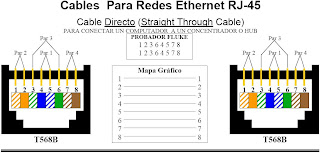

Cable Directo (Straight Through)

Es el cable cuyas puntas están armadas con las misma norma (T568A <----> T568A ó T568B<---->T568B). Se utiliza entre dispositivos que funcionan en distintas capas del Modelo de Referencia OSI.

• De PC a Switch/Hub.
• De Switch a Router.


Cable Cruzado (Crossover)

Es el cable cuyas puntas están armadas con distinta norma (T568A <----> T568B). Se utiliza entre dispositivos que funcionan en la misma capa del Modelo de Referencia OSI.
• De PC a PC.
• De Switch/Hub a Switch/Hub.
• De Router a Router (el cable serial se considera cruzado).



Cable Consola (Rollover)

Se utiliza para conectar una PC al router. Puede tener hasta 7.5mts. Utiliza una interfaz serial asincrónica (8 BIT de datos y 2 BIT de parada.



NOTA: Hay dispositivos que automáticamente, por medio de un botón o linea de comando normalizan el cable de acuerdo a sus especificaciones.
